随着科技的不断发展，自动门已广泛应用于各种场所，如商业大楼、医院、学校等，自动门不仅提供了便利，还大大提高了通行的效率，在自动门的运行过程中，安全问题亦不可忽视，安全光线作为自动门的关键组件之一，其接线图的正确性和安全性更是重中之重，本文将详细介绍自动门安全光线接线图及其重要性。

自动门安全光线概述

自动门安全光线是一种光电传感器，通过发射和接收红外线或激光来实现对门周围的检测，当有人或物体进入安全光线的检测区域时，安全光线会发出信号，自动门则根据这些信号做出相应的动作，如停止关闭、反向开启等，从而避免夹人、撞人等安全事故的发生。

安全光线接线图的重要性

1、保障自动门正常运行：安全光线的接线图正确与否，直接影响到自动门的正常运行，错误的接线可能导致安全光线无法正常工作，从而使自动门失去安全防护功能。

2、提高安全性：正确接线的安全光线可以有效地防止自动门夹人、撞人等安全事故的发生，提高通行的安全性。

3、便于维护与维修：详细的安全光线接线图有助于技术人员进行维护与维修，在发生故障时，技术人员可以通过接线图快速定位问题并进行修复，从而保障自动门的正常运行。

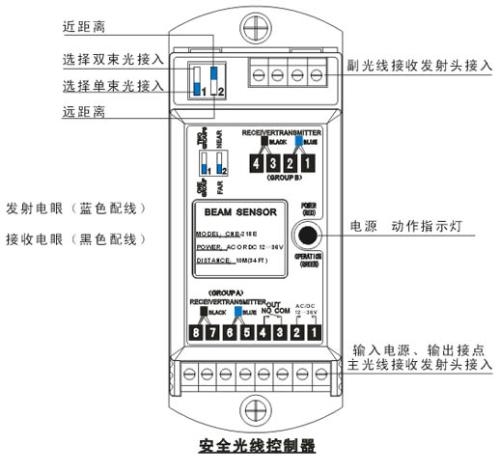

安全光线接线图的组成与解析

1、发射器与接收器：安全光线主要由发射器和接收器两部分组成，发射器负责发射红外线或激光，而接收器则负责接收这些信号，在接线图中，应明确标注发射器和接收器的位置及其连接方式。

2、电源线：安全光线需要电源供电，因此在接线图中应标明电源线的走向及连接方式。

3、信号线：安全光线的信号线负责将检测到的信号传输给自动门的控制系统，在接线图中，应明确标注信号线的走向及与其他设备的连接方式。

4、接地线：为了确保设备的安全运行，接地线也是不可或缺的一部分，在接线图中，应标明接地线的连接方式及接地点的位置。

安全光线接线图的制作与安装

1、制作：制作安全光线接线图时，应遵循相关标准与规范，确保接线图的准确性，还应详细标注各部件的型号、参数等信息，以便后续维护与维修。

2、安装：在安装安全光线时，应严格按照接线图进行布线，还需注意避免线路受到外力拉伸、挤压或损坏，确保线路的安全运行。

案例分析

某医院因自动门安全光线接线错误，导致自动门无法正确识别行人，从而发生了一起夹人事故，经过检查发现，原来是安全光线的接线图中存在错误，导致发射器和接收器无法正常工作，经过重新调整接线并修复问题后，自动门恢复正常运行，安全隐患得以消除，这个案例充分说明了安全光线接线图的重要性。

自动门安全光线接线图在自动门的运行中具有举足轻重的地位，正确的接线图可以保障自动门的正常运行，提高通行的安全性，并方便维护与维修，在制作和安装安全光线接线图时，应严格遵守相关标准与规范，确保接线图的准确性，在日常使用中，还应定期对自动门进行检查和维护，确保其处于良好的运行状态。
